Q345er et konstruktionsstål med høj-styrke og lav-legering (HSLA), der er meget udbredt i forskellige industrier, herunder byggeri, broer, køretøjer, skibe og trykbeholdere.
PåGNEE stål, leverer vi fuldt-spektrum Q345-løsninger. "Q" repræsenterer flydegrænsen (Qu Fu), og "345" angiver flydeværdien på ca. 345 MPa. Det er vigtigt at bemærke, at flydeværdien falder i takt med, at materialetykkelsen øges.
Q345 tilbyder fremragende omfattende mekaniske egenskaber, acceptabel lav-temperaturydelse, høj plasticitet og god svejsbarhed. Den er velegnet til mellem- og lavtryksbeholdere, olietanke, kraner, minemaskiner, kraftværker og strukturer i kolde områder (ned til -40 grader).
Klassificering og slagtemperaturer
Den primære forskel mellem karaktererne Q345A, B, C, D og E ligger i deresslagprøvetemperaturog de deraf følgende energibehov.
- Q345A:Der kræves ingen slagtest.
- Q345B:20 graders rumtemperatur slagtest.
- Q345C:0 graders slagtest.
- Q345D:-20 graders slagtest.
- Q345E:-40 graders slagtest.
Efterhånden som kvaliteten bevæger sig fra A til E, udviser stålet bedre sejhed ved lavere temperaturer, og det tilladte indhold af urenheder (P og S) bliver strengere.
Sammenligning af kemisk sammensætning (%)
Følgende tabel beskriver kemikaliekravene for hver klasse. Læg mærke til faldet i fosfor (P) og svovl (S), efterhånden som kvalitetsklassen stiger:
| Grad | C (maks.) | Mn (maks.) | Si (max) | P (maks.) | S (maks.) | V | Al (min) |
| Q345A | 0.20 | 1.70 | 0.55 | 0.045 | 0.045 | 0.02-0.15 | - |
| Q345B | 0.20 | 1.70 | 0.55 | 0.040 | 0.040 | 0.02-0.15 | - |
| Q345C | 0.20 | 1.70 | 0.55 | 0.035 | 0.035 | 0.02-0.15 | 0.015 |
| Q345D | 0.20 | 1.70 | 0.55 | 0.030 | 0.030 | 0.02-0.15 | 0.015 |
| Q345E | 0.20 | 1.70 | 0.55 | 0.025 | 0.025 | 0.02-0.15 | 0.015 |
Q345 vs. 16Mn Steel
Q345 er den moderne erstatning for adskillige ældre stålkvaliteter, herunder 12MnV, 14MnNb, 18Nb, 16MnRE, og især,16 Mn.
Kemisk udvikling:Mens basiselementerne ligner hinanden, tilføjer Q345 sporlegeringselementer som Vanadium (V), Titanium (Ti) og Niobium (Nb). Disse elementer forfiner kornstrukturen, hvilket væsentligt forbedrer sejheden og de overordnede mekaniske egenskaber.
Tilladt stress:Der er betydelige forskelle i tykkelsesgrupperingen for flydespænding mellem 16Mn og Q345. Derfor er det forkert blot at anvende 16Mn tilladte spændingsværdier på Q345; nye beregninger baseret på tykkelse skal anvendes.
Overlegenhed:Q345 giver mulighed for større pladetykkelse og tilbyder overlegen lav-temperaturydelse sammenlignet med 16Mn.

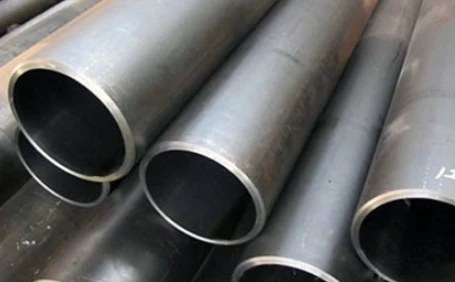

Mekaniske egenskaber for Q345 sømløse rør
Uanset karakteren forbliver grundflydestyrken konsistent, mens forlængelsen varierer lidt:
- Q345A/B:Trækstyrke: 490-675 MPa|Udbyttestyrke: Større end eller lig med 345 MPa|Forlængelse: Større end eller lig med 21 %
- Q345C/D/E:Trækstyrke: 490-675 MPa|Udbyttestyrke: Større end eller lig med 345 MPa|Forlængelse: Større end eller lig med 22 %
Udbyttestyrke efter tykkelse (eksempel Q345C):
- Vægtykkelse 16-35mm: σs Større end eller lig med 325 MPa
- Vægtykkelse 35-50 mm: σs Større end eller lig med 295 MPa
Teknisk svejseanalyse af Q345 stål
Kulstofækvivalent (Ceq)
Kulstofækvivalenten beregnes som:
Ceq=C+Mn/6+Ni/15+Cu/15+Cr/5+Mo/5+V/5Ceq=C+Mn/6+Ni/15+Cu/15+Cr/}Mo/{134}
For Q345 er det beregnedeCeq er 0,49 %. Da dette overstiger 0,45%, anses svejsbarheden for at være moderat, hvilket kræver streng proceskontrol for at forhindre defekter.
Potentielle svejseproblemer
- Hærdning i den varme-påvirkede zone (HAZ):Hurtig afkøling kan føre til dannelse af martensit, øget hårdhed og faldende plasticitet, hvilket kan føre til revner.
- Følsomhed for kold krakning:Q345 er særligt følsom over for kolde revner under svejseprocessen.
Svejseproces og parametre
For at sikre strukturel integritet,GNEE stålanbefaler følgende svejseprotokol:
Svejsematerialer
På grund af risikoen for koldrevner skal der anvendes svejsematerialer med lavt-brintindhold. Vi anbefalerE5015 (J507)elektroder for at sikre, at samlingen svarer i styrke til basismetallet.
Nøgleparametre
Svejsemetode:Manuel elektrisk lysbuesvejsning (D).
Nuværende specifikation:Svejsning med små specifikationer er påkrævet for at undgå grovkornede strukturer. Brug elektroder med lille diameter, smalle svejseperler og en teknik med flere-lag/fler-pas.
- Lag 1-3: Φ3,2 elektrode (100-130A).
- Lag 4-6: Φ4,0 elektrode (120-180A).
Forvarmning:
- Forvarmningstemperatur:T0=100−150∘C;T0=100−150∘C;
- Interpass-temperatur: Ti mindre end eller lig med 400∘C; Ti mindre end eller lig med 400∘C
Post-Weld Heat Treatment (PWHT):For at reducere restspænding og brintindhold opvarmes til 600−640∘C i 2 timer (for 40 mm pladetykkelse) med en opvarmnings-/afkølingshastighed på 125∘C/h
Feltsvejsesekvens og kvalitetskontrol
- Forberedelse:Rilleforberedelse og forvarmning i 30 minutter.
- Symmetrisk svejsning:To svejsere bør arbejde symmetrisk fra midten til siderne for at forhindre deformation.
- Rygpudsning:Efter svejsning af indersiden (lag 1-3), udføres kulbueudskæring på bagsiden. Slib til en metallisk glans før svejsning af ydersiden.
- Retningskontrol:Vend svejseretningen for hvert efterfølgende lag; forskydningsled med 15-20 mm.
- Inspektion:Alle led skal gennemgå 100 % ultralydstest (UT).
Konklusion
Ved at implementere disse strenge svejse- og materialevalgsstandarder kan projekter, der bruger Q345-stål, opnå en 100 % kvalifikationsgrad i ikke-destruktiv testning. Q345 er fortsat det førende valg til applikationer med høj-styrke, hvor holdbarhed og modstandsdygtighed ved lav-temperatur er altafgørende.

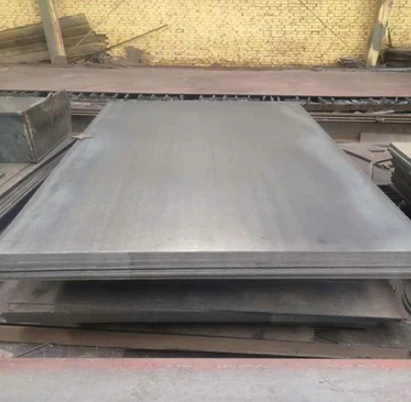

For premium Q345A-E stålplader og rør, kontakt GNEE Steel i dag.
Hvad svarer Q345 stål til?
Q345 kan også udskiftes med tilsvarende materialer, bl.aA572 Grade 50 USA ASTM, Q355 China GB/T og SPFC 590 Vietnam/Japanese JIS. Flydegrænsen for Q345 er, hvor materialet begynder at deformeres plastisk. Før den rammer deformation, vil den vende tilbage til sin oprindelige form, når stress fjernes.
Hvad svarer Q345R stål til ASTM?
ASTM A516/A516M klasse 70
Q345R er et meget brugt lavlegeret stål til at bygge trykbeholdere i Kina, svarende tilASTM A516/A516M Grade 70 medium kulstofstål. Q345R-plader kaldes nogle gange trykbeholderstålplader.
Hvad er forskellen mellem Q235 og Q345?
Q235B: Har et lavere indhold af mangan (Mn) (normalt 0,30%-0,70%) og strengt kontrollerede kulstofniveauer (C) for at opretholde fremragende svejsbarhed. Q345: Inkorporerer højere mangan (1,00 %–1,60 %) og mikro-legeringselementer som vanadium (V), niobium (Nb) eller titanium (Ti).
Hvad er forskellen mellem Q345B og Q345R?
1. Q345B-materiale: Det er et lavt kulstoflegeret stål (ca<0.2%), with good comprehensive performance, good low temperature performance, cold stamping performance, welding performance and machinability.
2. Q345R-materiale: Det er en speciel plade til trykbeholdere med en flydespænding på 345MPa.
Hvad er egenskaberne ved Q345R-materiale?
Q345R er en kombination af 16Mng, 19 Mng og GB6654-1996, og GB150 specificeredetykkelsesområdet er 3 ~ 200 mm. Grænseværdien for trækstyrken med lavt kulstofindhold og standard er ikke mere end 540Mpa, og den har god svejsbarhed, under almindelige forhold er kolde og varme revner ikke lette at danne.
Hvad er forskellen mellem Q345 og q355 stål?
Først og fremmest med hensyn til kemisk sammensætning,q355 stål har højere siliciumindhold og lavere indhold af fosfor og svovl end q345 stål. Disse små forskelle kan påvirke varmebehandlingsegenskaberne og korrosionsbestandigheden af stål.
